Expertos en la industria del petróleo
Variadores de velocidad, tableros eléctricos, automatización industrial y sistemas contra incendio a la medida de la industria Oil&Gas
Selecciona tu producto
Selecciona tu producto
Variadores de velocidad INOMAX ACS880 seis pulsos y regenerativo para aplicación Oil & Gas en bombeo BCP/PCP de cabezal doble o sencillo
Inomax Oil Drives para
aplicación BCP/PCP
Inomax Oil Drives BCP, Es nuestra solución para la aplicación de levantamiento artificial con bombas de cavidades progresivas BCP/PCP, usando variadores de velocidad Inomax ACS880 con tecnología DTC (Control directo de torque), para bombas con cabezales de motor doble o sencillo, garantizando la operación continua del proceso de extracción.
Cuenta con certificación RETIE (Reglamento Técnico de Instalaciones Eléctricas para Colombia) para Colombia y construido bajo procesos estandarizados y certificados ISO9001:2015. Reglamentos que establece los requisitos que deben cumplir los productos y las instalaciones eléctricas para garantizar que son seguros para las personas, los animales y el medio ambiente.
Modo BCP con tecnología DTC
Los modos de control BCP utilizan la función de control de par directo (DTC), lo que significa que no se necesitan dispositivos adicionales para controlar el torque. En situaciones de torque alto y bajo, ACS880 se puede configurar para reducir automáticamente la velocidad de la bomba.
Para situaciones de baja carga, el programa de control puede tener una curva de velocidad-torque definida por el usuario que actúa como referencia para apagar el sistema, “Estas funciones protegen el sistema de bombeo y reducen el consumo de energía”
Aplicativo Backspin
Integrado en el programa, Cuando hay cortes de energía y el fluido regresa al pozo, esta función controla la rotación inversa del rotor, desacelerando gradualmente sin romper la varilla y reiniciando producción.
La energía regenerada es dirigida a las resistencias de frenado (Antivandálico Incluidas) o Reutilizada en los modelos regenerativos
Fácil configuración del módulo ACS880
- Panel Avanzado para fácil configuración en grupos de parámetros
- Modo de arranque remoto desde controlador y local desde panel en caso de fallo del controlador
- Modo de bloqueo de parámetros vitales con contraseña y niveles de usuario
- Slots para ampliación de módulos de comunicación, entradas/salidas o entradas de velocidad por encoder
- Dos modos de configuración: Automático desde el controlador. Manual desde panel con bloques de parámetros diferente
- Modo emergencia: En caso de detener la unidad, se puede hacer una parada libre soltando la cabilla o por medio de una rampa de emergencia programable
- En caso de pozos someros, el backspin se puede habilitar o deshabilitar
Controlador de sistema BCP dedicado
El controlador ATX Master para sistema de levantamiento artificial, bomba de cavidad progresiva PCP/BCP con PLC integrado proporciona un sistema confiable para ayudar a que su aplicación se ejecute sin problemas y de manera eficiente.
Esta combinación HMI/PLC presenta un modo de visualización en color de 256K que mejora su pantalla táctil con colores de alta resolución incomparable.
Visualización en tiempo real de diferentes variables del equipo, fácil adaptabilidad al operador, función Datalogger integrada, funciones de rearme, en caso de una falla eléctrica externa, curvas adaptativas de arranque, alarmas e historial de alarmas.
Diseño eléctrico de alta protección y confiabilidad
Cada variador integra breaker totalizador con accionamiento a puerta, fusibles ultra rápidos para protección del módulo, filtro de armónicos para cumplimiento de IEEE519, Supresor de pico de alta capacidad 380 KA/480Vac, Monitor de voltaje, protecciones de control y un diseño practico de conexión para evitar daños por manipulación.
Diferentes configuraciones a la medida de su proceso
Cada variador integra breaker totalizador con accionamiento a puerta, fusibles ultra rápidos para protección del módulo, filtro de armónicos para cumplimiento de IEEE519, Supresor de pico de alta capacidad 380 KA/480Vac, Monitor de voltaje, protecciones de control y un diseño practico de conexión para evitar daños por manipulación.
| Característica | MAX500 - BASICO | ACS880 - BASICO | ACS880 - ANTIVANDALICO |
|---|---|---|---|
| Tecnología | Vectorial | DTC (Control directo de torque) | DTC (Control directo de torque) |
| Tipo de aplicación | Uso general | Tipo petrolero | Tipo petrolero |
| Número de pulsos | 6 Pulsos | 6 Pulsos | 6 Pulsos |
| Controlador para BCP | Integrado | Integrado | Integrado |
| Software Backspin | No incluido | Integrado | Integrado |
| Sistema de frenado | No incluido | No incluido | Integrado, Choper de frenado + resistencia de frenado |
| Rango de voltaje | 480 VOLT (+/-15%) | 480 VOLT (+/-15%) | 480 VOLT (+/-15%) |
| Filtro de armónicos | Integrado, menor que 5% (TDH<5%) | Integrado, menor que 5% (TDH<5%) | Integrado, menor que 5% (TDH<5%) |
| Frecuencia nominal | 50Hz or 60Hz Allowed range: 47-63Hz | 50Hz or 60Hz Allowed range: 47-63Hz | 50Hz or 60Hz Allowed range: 47-63Hz |
| Frecuencia de salida | 0.00~200.00Hz(SVC) | 0.00~500.00Hz | 0.00~500.00Hz |
| Eficiencia a plena carga | >= 98% | >= 98% | >= 98% |
| Torque de arranque | 180%/0.25Hz(SVC) | 200% Torque a OHz | 200% Torque a OHz |
| Tipo de cerramiento | IP65, Uso intemperie | IP65, Uso intemperie | IP65, Nema 3R, Antivandálico |
| Protocolo de comunicación | Modbus RTU serial | Modbuss TCP, Profinet, CanOpen | Modbuss TCP, Profinet, CanOpen |
| Función Datalogger | Incluido | Incluido | Incluido |
| Arranque automático por Backspin | No incluido | Incluido | Incluido |
| Tamaño de pantalla HMI | Incluido 7 Pulgadas | Incluido 7 Pulgadas | Incluido 7 Pulgadas |
| Sistema de ventilación | Incluido | Incluido | Incluido |
| Historial de alarmas | Incluido | Incluido | Incluido |
| Prueba tecnológica aprobada | No incluido | No incluido | Incluido |
| Descripción gabinete | Gabinete Nema 3R, con sistema de ventilación tipo turbina, tornillería exterior con posible desmonte de partes desde afuera, térmicos de protección de motores de cabezal dentro de espacio de gabinete, y junction box de conexión de potencia. Celda cerrada certificada fabrica en lámina galvanizada calibre 16, grado de protección Nema 4 / IP65, dimensiones de 2000*1000*800 (AlxAnxPr), base de 50 mm en angulo, soportes de levantamiento soldados, piso desmontable. terminado final en pintura electrostática entre 70 y 90 micras de espesor color RAL7035. | Gabinete Nema 3R, con sistema de ventilación tipo turbina, tornillería exterior con posible desmonte de partes desde afuera, térmicos de protección de motores de cabezal dentro de espacio de gabinete, y junction box de conexión de potencia. Celda cerrada certificada fabrica en lámina galvanizada calibre 16, grado de protección Nema 4 / IP65, dimensiones de 2000*1000*800 (AlxAnxPr), base de 50 mm en angulo, soportes de levantamiento soldados, piso desmontable. terminado final en pintura electrostática entre 70 y 90 micras de espesor color RAL7035. | Gabinete Antivandálico, de alta protección y aumento de seguridad ante eventos de hurto, tornillería interna sin posibilidad de desmonte desde el exterior, puerta con uñas de agarre para evitar que se levante de manera intempestiva, techo de protección de resistencias de frenado conectado con varilla para evitar robo. Celda especial TROQUELDA Cerrada en Galvanizado Cl 16, Grado de protecccion IP65 + NEMA 3R, base canal U 4" incluido en la altura (Color Ral 7035), 1 puerta apertura a la izquierda con bloqueo y bisagras soldadas en acero inox especiales, 1 chapa manija L negra especial tipo pesada con cierre de tres puntos, celocias y techo a un agua, capuchones con celocias, terminado final en pintura electrostatica entre 70 a 90 micras de espesor Color Ral 7035 |
¿Por qué usar variadores de velocidad regenerativos AFE, de Inomax para aplicación BCP?
Contamos con el desarrollo completo para aplicaciones BCP con variadores de velocidad ACS880, DTC, Regenerativos:
- Tecnología de frente activo que imparte un bajo nivel de distorsión armónica en el suministro principal, normalmente del 3,5 % o menos
- El factor de potencia de los variadores de velocidad regenerativos como el variador regenerativo Inomax (ACS880+AIM+ALM+SMM) es cercano a 1, mientras que el voltaje de salida puede ser mayor que el voltaje de entrada. De hecho, la etapa de entrada del variador regenerativo Inomax se regula a un valor de voltaje más alto que el valor de voltaje normal de un rectificador de seis pulsos, lo que garantiza que este tipo de convertidor no se vea afectado por las fluctuaciones en el voltaje de la red.
- La entrada del variador de velocidad consume solo energía activa, lo que reduce la corriente y las pérdidas en los cables submarinos y todos los equipos de superficie. El transformador también experimenta un ruido magnético reducido.

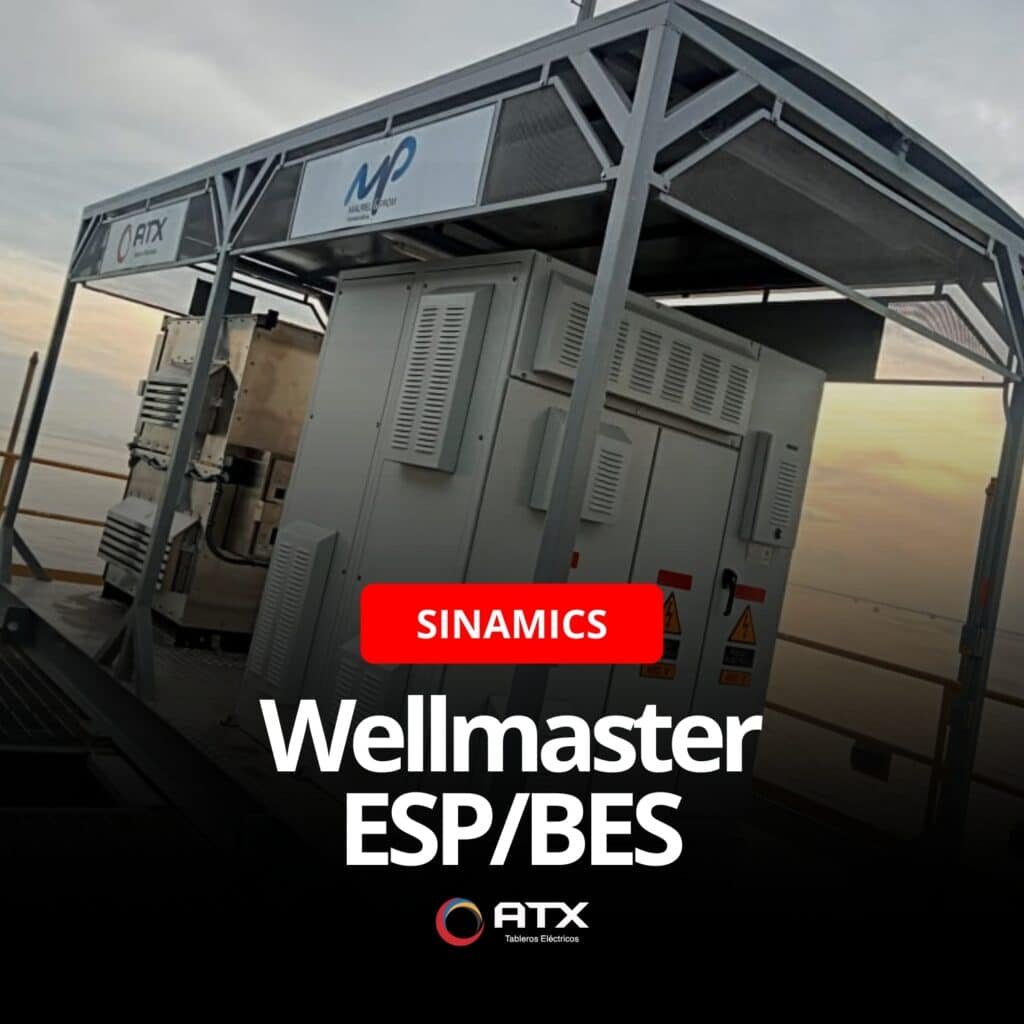

Variadores de velocidad Sinamics Wellmasters en gabinete eléctrico para operación de bomba electrosumergible con motores de inducción(IM) o motores de imán permanente, con controlador BES dedicado
Variadores de velocidad
Sinamics Well Master
Sinamics Wellmaster de Siemens, es el variador de velocidad desarrollado para aplicaciones de levantamiento artificial con bombas electro sumergibles ESP/BES, con motores de imanes permanentes (PMM)o motores de inducción (IM), incorporando los algoritmos y automatización, filtros de salida senoidal necesarios para una operación continua de los procesos de extracción de petróleo.
Potencias desde 75 Kva hasta 2000Kva, en configuración 6 Pulsos con filtro de armónicos o versión 12 Pulsos de bajos niveles de armónicos.
Cuenta con certificación RETIE (Reglamento Técnico de Instalaciones Eléctricas para Colombia) para Colombia y construido bajo procesos estandarizados y certificados ISO9001:2015.
Reglamentos que establece los requisitos que deben cumplir los productos y las instalaciones eléctricas para garantizar que son seguros para las personas, los animales y el medio ambiente.
Controlador especializado ESP/BES
Desarrollado con la mejor tecnología Siemens para garantizar una óptima operación del proceso de extracción.
Cuenta con HMI (panel de operación) de 7 pulgadas táctil y a color, de fácil operación y amplio provecho de los despliegues orientados a la supervisión de las variables de bombas electro sumergibles ESP, operación de los equipos asociados, registro de eventos hasta 10.000 registros, administración de usuarios con contraseña y cambio en línea del idioma de operación español/inglés.
La interfaz HMI permite la visualización de variables de operación, función de datalogger con hasta un (1) año de almacenamiento, Fácil puesta en marcha, registro y visualización de alarmas, Puertos de comunicación Modbuss RS485/TCP
Sistemas paquetizados de variadores de velocidad + Transformadores (PST+SUT) para arranque rápido de pozos con sistemas BES, diseñados a la medida del proceso y garantizando

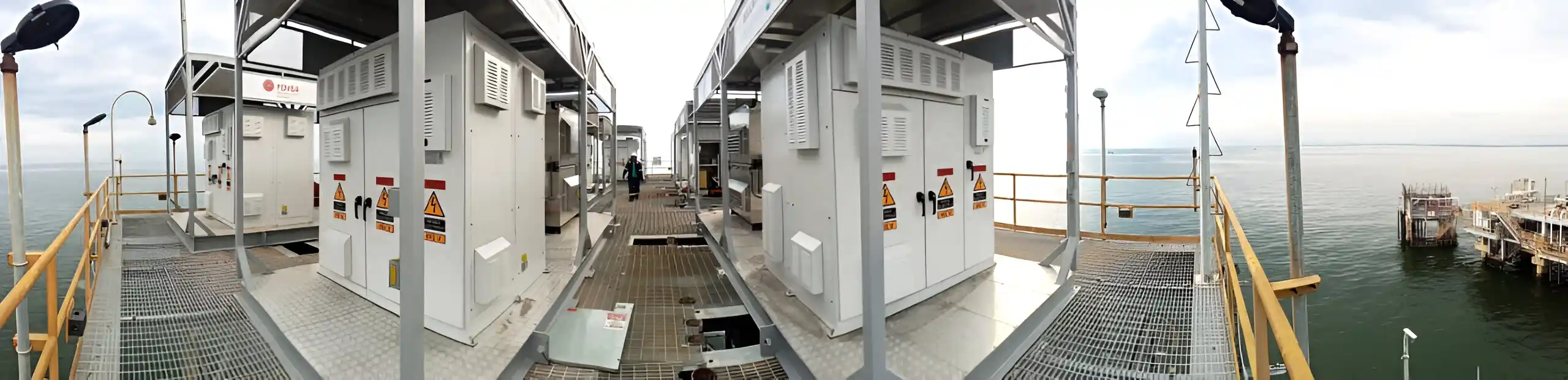

Shelter tipo skid tipo abierto para trabajo offshore Lago Maracaibo sobre plataforma para sistema de potencia y control de UN sistema de extracción de crudo basado en levantamiento artificial, por medio de bomba electrosumergible BES/ESP, operada por variador de velocidad Siemens WellMASTER 12 Pulsos con Transformador hexafásico en la entrada y transformador elevador en la salida combinados en un solo suerpo. Listo para operar. Certificado Retie e ISO9001:2015
Protecciones eléctricas para mayor vital útil del módulo
El sistema cuenta con breaker totalizador para protección de entrada del variador, filtro de armónicos para diseños 6 pulsos, supresor de picos de alta capacidad de ruptura (380 KA- 480 Vac) con seguimiento de onda sinusoidal, filtro de salida de onda senoidal, protecciones de control, elementos de mando y señalización, marcación, planos eléctricos.
Diseño mecánico robusto, para ambientes hostiles.
Gabinete eléctrico fabricado en lámina galvanizada con terminado en pintura electrostática, diseñado para trabajo en intemperie tipo Nema 3R + Nema 4, compartimentado para realizar un óptimo flujo de aire y garantizar la operación y vida útil del módulo. Sistema de ventilación con termostato para operación automática con cálculos de disipación de potencia. Chapas de seguridad por cada compartimento. Fácil manipulación por montacarga o grúa.
Inomax Oli Drives Para aplicación de Bombeo Mecánico BM
Inomax Oil Drives BM, Es nuestra solución para la aplicación de levantamiento artificial con sistemas sucker road pump / bombas mecánicas, usando variadores de velocidad Inomax ACS880 con tecnología DTC (Control directo de torque), manteniendo una velocidad constante tanto en el acenso como en el descenso, garantizando la operación continua del proceso de extracción.
Hemos desarrollado una solución de control orientado a la protección de los elementos de la unidad de bombeo mecánico, optimizando la producción, evitando los tiempos muertos por disponibilidad de operación y manteniendo un consumo menor de KW/h por barril producido.
El control de bombeo mecánico mantiene la velocidad constante de acuerdo al setpoint ajustado en la HMI, cuenta con una rampa de arranque en cinco pasos ajustables en tiempo y Strokes por minuto según la necesidad.
Cuenta con certificación RETIE (Reglamento Técnico de Instalaciones Eléctricas para Colombia) para Colombia y construido bajo procesos estandarizados y certificados ISO9001:2015. Reglamentos que establece los requisitos que deben cumplir los productos y las instalaciones eléctricas para garantizar que son seguros para las personas, los animales y el medio ambiente.
Fácil configuración del módulo ACS880
Panel Avanzado para fácil configuración en grupos de parámetros
- Modo de arranque remoto desde controlador y local desde panel en caso de fallo del controlador
- Modo de bloqueo de parámetros vitales con contraseña y niveles de usuario
- Slots para ampliación de módulos de comunicación, entradas/salidas o entradas de velocidad por encoder
- Dos modos de configuración: Automático desde el controlador. Manual desde panel con bloques de parámetros diferente
- Modo emergencia: En caso de detener la unidad, se puede hacer una parada libre soltando la cabilla o por medio de una rampa de emergencia programable
- Datalogger incorporado
- Producto adaptado a las condiciones ambientales de la industria petrolera
- Reducción del consumo de energía
- Mayor confiabilidad
- Menor tiempo de puesta en marcha
- Disponibilidad para la interacción con un PLC o sistema SCADA.
Controlador de sistema BM dedicado
El controlador ATX Master para sistema de levantamiento artificial, bombeo mecánico con PLC integrado proporciona un sistema confiable para ayudar a que su aplicación se ejecute sin problemas y de manera eficiente.
Esta combinación HMI/PLC presenta un modo de visualización en color de 256K que mejora su pantalla táctil con colores de alta resolución incomparable. Visualización en tiempo real de diferentes variables del equipo, fácil adaptabilidad al operador, función Datalogger integrada, funciones de rearme, en caso de una falla eléctrica externa, curvas adaptativas de arranque, alarmas e historial de alarmas.
Diseño eléctrico de alta protección y confiabilidad
Cada variador integra breaker totalizador con accionamiento a puerta, fusibles ultrarápidos para protección del módulo, filtro de armónicos para cumplimiento de IEEE519, Supresor de pico de alta capacidad 380 KA/480Vac, Monitor de voltaje, protecciones de control y un diseño práctico de conexión para evitar daños por manipulación.
Diseño mecánico robusto, para ambientes hostiles.
Gabinete eléctrico fabricado en lámina galvanizada con terminado en pintura electrostática, diseñado para trabajo en intemperie tipo Nema 3R + Nema 4, compartimentado para realizar un óptimo flujo de aire y garantizar la operación y vida útil del módulo.
Sistema de ventilación con termostato para operación automática con cálculos de disipación de potencia, chapas de seguridad para protección, fácil manipulación por montacarga o grúa.
Sistemas de automatización y potencia, gabinetes, PLCs, arranques de motores, ingeniería, programación, protocolos de comunicación y puesta en marcha
Centros de control de motores CCM´s
Diseños fijos o extraíbles, los centros de control de motores fabricados por Automex SAS, permiten una operación segura, con medición y dividido por zonas, con el nivel de seguridad, calidad y confiabilidad para la operación de motores eléctricos con arranques directos, suaves o variadores de velocidad.
Centros de distribución de potencia CDP’s
Sistemas de potencia de alta confiabilidad ensamblados con interruptores de baja tensión Siemens, garantizando las capacidades de ruptura requerido, cargas hasta 5000 Amp, sistemas de barraje de alta capacidad, certificados bajo norma Retie
Celdas y sistemas de automatización
Desarrollamos sistemas automatizados bajo arquitectura de autómatas programables PLC’s Siemens simatic S7, integrando entradas/salidas digitales, análogas, protocolos de comunicación y buses de campo, con posibilidad de conexión a escadas y sistemas de monitoreo remoto. A la medida de cada proceso.
Desarrollo de software y programación
Ingenieros expertos encargados de realizar arquitectura de control, desarrollo del programa, despliegues de pantallas, configuración de protocolos de comunicación, conexión a sistemas de monitoreo remoto, diseñando y programando sistemas automatizados a la medida de las necesidades de la industria.
Partes y repuestos de automatización y potencia
Suministro de equipos para la industria eléctrica en procesos de Tableros de distribución general, Centros de motores y Automatización. (Contactores, Variadores de Velocidad, Arrancadores Suaves, interruptores, Bornas de control, PLC’s, Pantalla HMI, fuentes, Transformadores, Motores).
Variador de velocidad de media tensión MAX-MV: Eficiencia y Confiabilidad para la Industria
Solución ideal para optimizar el rendimiento y la eficiencia energética en las exigentes aplicaciones del sector petrolero
Diseñado para soportar las condiciones más desafiantes, este variador ofrece beneficios clave que impulsarán sus operaciones.
El Variador MAX-MV ofrece un ahorro energético significativo en aplicaciones críticas del sector petróleo y gas, garantizando una operación confiable incluso en condiciones extremas. Su diseño robusto protege los equipos sensibles y su flexibilidad permite modernizar y expandir operaciones. Con tecnología avanzada, ofrece control preciso, seguridad y monitoreo remoto, optimizando procesos y maximizando la producción.
Sistemas de extinción de incendio por agua listados UL y nacionales, por Espuma y tubería UL
Sistema de bombeo
contra incendios
Uso industrial, comercial, petróleo y gas. Cumpliendo los estándares de la NFPA20. Sistemas eléctricos y diésel, abiertos o en unidad tipo Shelter. Diferentes configuraciones de bombas a la medida: Carcaza partida, VTP, End suction, Inline, con todos los accesorios necesarios para su operación.
Sistemas de extinción
a base de espuma
Toda una gama de productos para garantizar una extinción limpia: Espumas de diferentes concentraciones, Pre-piped bladder tank, monitores de espuma, agentes limpios.
- Los concentrados de espuma, los depósitos de membrana y los controladores registradores de flujo fabricados por NAFFCO están homologados por UL.
- La gama incluye sistemas de depósitos de espuma, generadores de espuma de alta expansión, monitores de espuma de agua, dosificadores de espuma, etc.
- Se utilizan equipos fijos de espuma para proteger instalaciones de petróleo y gas, naves industriales, etc.
Shield HPDE es la Solución completa para todas las necesidades de tuberías
Las tuberías y accesorios de HDPE de SHIELD son duraderos y resistentes, ideales para aplicaciones municipales, industriales, marinas, agrícolas y contra incendios. Su eficacia está probada en diversas instalaciones, tanto en superficie como subterráneas.
SHIELD es un líder en la industria de sistemas de tuberías de HDPE gracias a su enfoque en la investigación de alta calidad. Sus tuberías y accesorios se fabrican según estrictos estándares internacionales, con un riguroso control de calidad en todo el proceso de producción. La mejora continua es una prioridad para SHIELD.
Motores trifásicos IEC y Nema de uso severo fabricación de hierro eficiencia IE3,Nema Premium IP55 TEFC
Hemos integrado una amplia gama de motores eléctricos para las aplicaciones más exigentes de la industria petrolera, como son aplicaciones en cabezales de bombas BCP, motores para bombeo mecánico, montaje vertical y horizontal.
Productos para áreas peligrosas clasificadas, Nema 7
Un portafolio completo de accesorios, cajas de halado que se utilizan en instalaciones eléctricas en áreas peligrosas (clasificadas) en donde existe presencia de gases inflamables, vapores o polvos combustibles; en el que la exposición a estas atmósferas puede ser continua, periódica o intermitente en condiciones normales de operación. Fabricados bajo estándares internacionales UL, ASME y Retie, para ambientes Clase I Div. 1 y 2, Grupos B, C, D, Clase II Div. 1 y 2, Grupo E, F, G, Clase III, Clase I Zona 1 Grupo II A, Clase I Zona 1 Grupo II B / Zonas 20,21,22 / NEMA 3,4,4X,7,9
• Cajas tipo gabinete a prueba de explosión
• Sellos cortafuegos
• Uniones universales
• Estaciones de mando
• Acoples flexibles
• Cajas GUA, GUB,
• Conduletas, Codos, Reducciones
• Compuestos sellantes
