Variadores de velocidad para bcp acs880 inomaxtech
Diseñado para el petróleo en uso pesado para bombeo BCP/PCP en Oil & Gas
Los variadores de frecuencia INOMAXTECH ACS880 desarrollados por Automex SAS son la solución definitiva para optimizar sus operaciones de levantamiento artificial con bombas de cavidades progresivas (BCP/PCP), ya sea con cabezal de motor doble o sencillo. Diseñados específicamente para el sector Oil & Gas, en configuraciones de seis pulsos, 12 pulsos y opción regenerativa, aseguran la operación continua y eficiente de su proceso de extracción.
Variadores de frecuencia InomaxTECH ACS880 con tecnología DTC en su Operación:
Control de Precisión con Tecnología DTC: Gracias al Control Directo de Torque (DTC), nuestros variadores INOMAXTECH ACS880 ofrecen una respuesta dinámica y un control exacto sobre el motor, lo que se traduce en:
- Maximización de la producción: Ajuste la velocidad de la bomba con total precisión para adaptarse a las condiciones del yacimiento.
- Protección avanzada del equipo: Reduce el estrés mecánico en la bomba y el motor, prolongando su vida útil y disminuyendo costos de mantenimiento.
- Arranque y Parada Suaves: Evita picos de corriente y posibles rompimientos de cabillas, protegiendo su infraestructura.
Modo BCP integrado desde fábrica en INOMAXTECH ACS880: Un variador 100% de uso petrolero.
El modo de control BCP del variador INOMAXTECH ACS880 integrado a la tecnología de Control Directo de Torque (DTC), una característica clave que elimina la necesidad de dispositivos externos para la monitorización y el ajuste del torque en la operación. Con la tecnología DTC del INOMAXTECH ACS880, sus bombas BCP/PCP operarán de forma más segura, eficiente y con una vida útil extendida, traduciéndose en una mayor rentabilidad para su campo petrolero.
Protección Superior del Sistema: El ACS880 detecta automáticamente situaciones de torque alto o bajo.
Evite Sobrecargas y Daños: En escenarios de torque excesivo (indicativo de bomba atascada o sobrecargada), el variador reduce automáticamente la velocidad para proteger el motor y la bomba de daños costosos.
Prevención de Marcha en Seco y Cavitación: Frente a bajas cargas (como cuando el pozo se vacía o hay entrada de gas), el sistema puede ajustarse para reducir la velocidad o incluso apagar la bomba de forma segura, previniendo la marcha en seco, la cavitación y el desgaste prematuro del equipo.
Panel Avanzado para Configuración Simplificada: Acceda a una interfaz intuitiva con grupos de parámetros organizados, facilitando una configuración rápida y precisa del variador.
Arranque Flexible y Confiable: Permite el arranque remoto desde el controlador principal y, crucialmente, un arranque local desde el panel del variador en caso de fallo del controlador, garantizando la continuidad operativa.
Seguridad Reforzada: Proteja la integridad de su sistema con el modo de bloqueo de parámetros vitales mediante contraseña y niveles de usuario, evitando modificaciones no autorizadas.
Adaptabilidad y Escalabilidad: Los slots de expansión disponibles le permiten integrar módulos de comunicación adicionales, ampliar entradas/salidas o añadir entradas de velocidad por encoder, adaptando el sistema a futuras necesidades.
Dos Modos de Configuración: Elija entre una configuración automática desde el controlador para una integración fluida, o una configuración manual detallada desde el panel con bloques de parámetros diferenciados para un ajuste fino.
Modo de Emergencia Versátil: En situaciones críticas, detenga la unidad de forma segura mediante una parada libre (soltando la cabilla) o a través de una rampa de emergencia programable, para una respuesta controlada y segura.
Función Backspin Integrada en el InomaxTECH ACS880: Proteja su Inversión y Asegure el Re-Arranque
Cuando se produce un corte de energía y el fluido regresa al pozo, la presión puede causar una rotación inversa descontrolada de las cabillas, un riesgo significativo para la integridad de su sistema. Nuestra función Backspin, integrada directamente en el programa del ACS880, gestiona esta situación crítica de forma automática:
Protección de la bomba y las cabillas ante cortes de energía: Controla la rotación inversa del rotor, desacelerando gradualmente la bomba sin someter a estrés la varilla de succión, previniendo roturas costosas y el consiguiente tiempo de inactividad.
Reinicio Rápido y Seguro: Una vez controlada la rotación, el sistema está listo para reiniciar la producción de forma segura y eficiente, minimizando las interrupciones en la extracción.
estión Inteligente de la Energía: La energía regenerada durante la desaceleración es dirigida a resistencias de frenado (incluidas en modelo ANTIVANDALICO) o, en los modelos regenerativos, es reutilizada en la red, generando un ahorro energético adicional.
Flexibilidad Operativa: En pozos someros donde la función Backspin no sea necesaria, puede habilitarla o deshabilitarla fácilmente según sus requerimientos específicos.
Controlador ATX Master: desarrollado con Inteligencia Integrada para su Bombeo BCP/PCP
El Controlador ATX Master de Automex SAS es el cerebro detrás de la eficiencia de sus sistemas de levantamiento artificial con bombas de cavidades progresivas (BCP/PCP). Integrado directamente en el gabinete eléctrico con el variador y certificado Retie, este potente controlador con PLC integrado no solo garantiza un funcionamiento confiable, sino que maximiza la eficiencia y la continuidad de su extracción.
Beneficios Operacionales Clave
Visualización Superior y Control Intuitivo: La combinación de HMI (Interfaz Humano-Máquina) y PLC ofrece una experiencia de usuario excepcional:
- Pantalla Táctil a Color de Alta Resolución: Una pantalla de 256K colores con visualización nítida y vibrante que facilita la interpretación de datos.
- Monitoreo en Tiempo Real: Observe al instante el rendimiento de su equipo con la visualización en tiempo real de todas las variables críticas, permitiéndole tomar decisiones informadas.
- Interfaz Amigable: Su diseño intuitivo asegura una fácil adaptabilidad para cualquier operador, reduciendo la curva de aprendizaje y aumentando la eficiencia del personal.
Análisis Profundo y Optimización Continua:
- Función Datalogger Integrada: Registre y almacene datos históricos de operación para un análisis detallado del rendimiento del pozo, identificando patrones y oportunidades de optimización.
- Curvas Adaptativas de Arranque: Optimice el proceso de arranque de la bomba para proteger los equipos y reducir el estrés mecánico, adaptándose a las condiciones cambiantes del pozo.
Recuperación Rápida y Seguridad:
- Rearme Automático Inteligente: En caso de fallas eléctricas externas, el sistema cuenta con funciones de rearme que le permiten retomar la operación de forma segura y autónoma, minimizando el tiempo de inactividad.
- Gestión de Alarmas Completa: Manténgase informado con alarmas en tiempo real y un historial de alarmas detallado, facilitando un diagnóstico rápido y una resolución eficiente de cualquier incidente.
Con el Controlador ATX Master, Automex SAS le entrega una herramienta de control integral que no solo monitorea, sino que optimiza y protege su sistema de bombeo BCP/PCP, traduciéndose en mayor productividad y menor costo operativo.
Gabinete eléctrico ATX, diseñado para el trabajo más exigente en campo, confiabilidad y seguridad en la operación certificado Retie y ISO9001:2015
En Automex SAS, entendemos que la seguridad y la continuidad operativa son cruciales en la industria del petróleo. Por eso, nuestras celdas eléctricas ATX están diseñadas con un enfoque intransigente en la alta protección y la confiabilidad, asegurando que sus variadores de velocidad funcionen de manera óptima incluso en los entornos más exigentes.
Beneficios de Protección y Diseño de Vanguardia:
Seguridad Integral para el Operador y el Equipo:
Breaker Totalizador con Accionamiento a Puerta: Proporciona un corte seguro y visible de la energía, aumentando la seguridad del personal durante el mantenimiento.
Fusibles Ultra Rápidos: Protegen instantáneamente el módulo del variador ante cualquier sobrecorriente, minimizando daños y el tiempo de inactividad.
Calidad de Energía Superior y Cumplimiento Normativo:
Filtro de Armónicos Avanzado: Garantiza el cumplimiento de la norma IEEE 519, reduciendo las distorsiones armónicas para proteger la vida útil de sus equipos, tanto los del variador como los de la red eléctrica en general.
Supresor de Pico de Alta Capacidad (390 kA / 480 Vac): Ofrece una defensa robusta contra sobretensiones transitorias, como las causadas por rayos o conmutaciones de la red, protegiendo su inversión de picos de voltaje devastadores.
Monitoreo y Control Inteligente:
Monitor de Voltaje Integrado: Supervisa continuamente el suministro eléctrico, alertando sobre anomalías y contribuyendo a la estabilidad del sistema.
Protecciones de Control Completas: Salvaguardan los circuitos de control del variador, asegurando un funcionamiento ininterrumpido y preciso.
Diseño Robusto y Ergonómico:
Conexión Práctica y Segura: Pensada para evitar daños por manipulación incorrecta, facilita la instalación y el mantenimiento, reduciendo riesgos y errores.
Fiabilidad Demostrada: Cada celda está construida para resistir las condiciones adversas de los campos petroleros, garantizando una operación confiable a largo plazo.
Beneficios de Protección y Diseño de Vanguardia:
| ACS880 - ANTIVANDALICO | ACS880 - BÁSICO |
|---|---|
Celda de potencia y control para sistema de bombeo industrial de UNA bomba de cavidad de progresiva de levantamiento artificial (BCP) de cabezal doble o sencillo, operada por variador de velocidad INOMAXTECH ACS880E tecnología DTC con aplicativo backspin, sistema de frenado, configuración ANTIVANDÁLICO
|
Celda de potencia y control para sistema de bombeo industrial de UNA bomba de cavidad de progresiva de levantamiento artificial (BCP) de cabezal doble o sencillo, operada por variador de velocidad INOMAXTECH ACS880E tecnología DTC con aplicativo backspin, configuración BÁSICO
|
Comparativa Técnica
| Característica | ACS880 - ANTIVANDALICO | ACS880 - BÁSICO |
|---|---|---|
| Tipo de Gabinete | Celda Antivandálica, ninguna pieza se desatornilla o desmonta desde el exterior. Con las resistencias de frenado montadas en el techo y filtro de armónicos lateral, con cerramiento Nema 3R para enfriamiento natural. Zona del módulo de variador Nema 4 / IP65 con turbina de ventilación dedicada. Junction box con relés de protección de motores y conexiones de potencia de entrada y salida, puerta con uñas de seguridad interna, bisagras soldadas en acero inox especiales, chapa cerramiento de alta seguridad, montada en base en ángulo canal U 4" para evitar acumulación de agua y oxidación prematura, capuchones de protección para ventilador, filtro y compuerta para zona de controles externos | Celda uso intemperie Nema 3R, tornillería exterior en acero inoxidable. Filtro de armónicos en módulo de zona inferior con cerramiento Nema 3R para enfriamiento natural. Zona del módulo de variador Nema 4 / IP65 con turbina de ventilación dedicada y relés de protección de motores interno. Junction box con conexiones de potencia de entrada y salida, elementos de control en puerta, montada en base en ángulo canal U 4" para evitar acumulación de agua y oxidación prematura, capuchones de protección para ventilador, filtro y compuerta para zona de controles externos |
| Tecnología | DTC (Control directo de torque) | DTC (Control directo de torque) |
| Tipo de aplicación | Tipo petrolero | Tipo petrolero |
| Número de pulsos | 6 Pulsos | 6 Pulsos |
| Controlador para BCP | Integrado | Integrado |
| Software Backspin | Integrado | Integrado |
| Sistema de frenado | Integrado, Choper de frenado + resistencia de frenado | No incluido |
| Rango de voltaje | 480 VOLT (+/- 15%) | 480 VOLT (+/- 15%) |
| Filtro de armónicos | Integrado, menor que 5% (TDH<5%) | Integrado, menor que 5% (TDH<5%) |
| Frecuencia nominal | 50Hz or 60Hz Allowed range: 47~63Hz | 50Hz or 60Hz Allowed range: 47~63Hz |
| Frecuencia de salida | 0.00～500.00Hz | 0.00～500.00Hz |
| Eficiencia a plena carga | >= 98% | >= 98% |
| Torque de arranque | 200% Torque a 0Hz | 200% Torque a 0Hz |
| Tipo de cerramiento | IP65, Nema 3R, Antivandálico | IP65, Uso intemperie |
| Protocolo de comunicación | Modbus TCP, Profinet, CanOpen | Modbus TCP, Profinet, CanOpen |
| Función Datalogger | Incluido | Incluido |
| Arranque automático por Backspin | Incluido | Incluido |
| Tamaño de pantalla HMI | Incluido 7 Pulgadas | Incluido 7 Pulgadas |
| Sistema de ventilación | Incluido | Incluido |
| Historial de alarmas | Incluido | Incluido |
| Prueba tecnológica aprobada | Incluido | No incluido |
| Certificados | Retie 2023 / ISO9001:2015 | Retie 2023 / ISO9001:2015 |

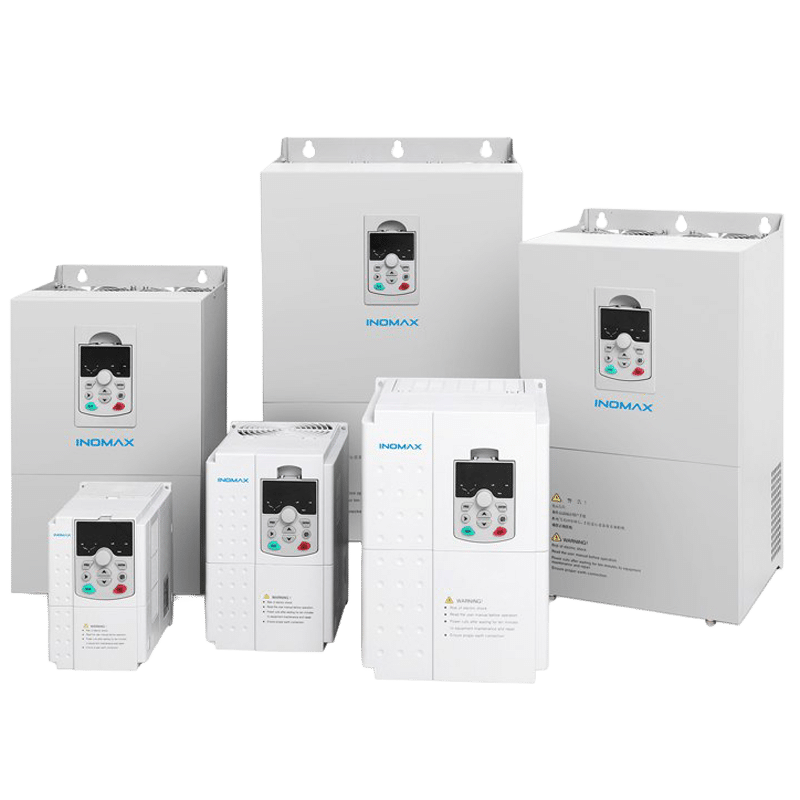

Maximiza la eficiencia de tu bombeo con INOMAXtech MAX500
Cuando se trata de sistemas de bombeo de cavidad progresiva (PCP), el control preciso de velocidad y torque es clave para optimizar la producción, reducir el desgaste del equipo y mejorar la eficiencia energética. Con los variadores de velocidad INOMAXtech MAX500, llevamos el rendimiento de tu operación al siguiente nivel.
Tecnología avanzada para un bombeo eficiente
El MAX500 incorpora un control vectorial de alta precisión que ajusta dinámicamente la velocidad del motor, permitiendo una operación suave y estable de la bomba PCP. Esto se traduce en: Mayor eficiencia energética, reduciendo costos operativos. Protección del equipo, minimizando el desgaste mecánico. Adaptabilidad en condiciones variables, manteniendo la producción óptima.
La mejor solución al mejor costo
Diseñado para motores de 1 Hp hasta 700 Hp, el MAX500 es la opción ideal para operaciones petroleras que exigen confiabilidad y rendimiento en entornos exigentes. Su tecnología innovadora y versátil permite un ajuste preciso para cada proceso, garantizando máxima productividad al menor costo operativo.Invierte en calidad, eficiencia y tecnología con INOMAXtech MAX500, el variador que potencia tu producción con control total.
Cuente con las mismas condiciones técnicas de ensamble del gabinete del tablero básico USO intemperie
Los gabinetes ensamblados con variadores de velocidad MAX500 Vectorial para sistemas BCP/PCP cuentan con las mismas características de construcción mecánica, controlador ATX Master, filtro de armónicos, y protecciones que se encuentran integradas para los modelos Básicos ACS880
¿Por qué Elegir Variadores Regenerativos AFE INOMAXTECH para Bombeo BCP/PCP?
En Automex SAS, ofrecemos la solución completa para sus aplicaciones de bombeo de cavidades progresivas (BCP/PCP) con nuestros variadores de velocidad INOMAXTECH ACS880 AFE (Active Front End). Esta avanzada tecnología regenerativa, combinada con el Control Directo de Torque (DTC), está diseñada para maximizar la eficiencia y la rentabilidad de su operación petrolera.
Ventajas Clave de la Tecnología Regenerativa AFE del INOMAX ACS880:
- Calidad de Energía Superior y Reducción de Costos:
- Mínima Distorsión Armónica: Nuestra tecnología de frente activo (AFE) garantiza un nivel extremadamente bajo de distorsión armónica (THD) en la red eléctrica, típicamente del 3.5% o menos. Esto se traduce en una mayor vida útil para todos sus equipos eléctricos, menos calentamiento en los transformadores y cumplimiento estricto con las normativas (como IEEE 519), evitando penalizaciones y optimizando la infraestructura.
- Factor de Potencia Cercano a 1: Los variadores regenerativos INOMAXTECH mantienen un factor de potencia cercano a la unidad (1). Esto significa que solo consumen energía activa, reduciendo drásticamente la corriente y las pérdidas en sus cables de potencia (incluidos los cables submarinos) y todos los equipos de superficie. El resultado: menores facturas de electricidad y una red más eficiente.
- Operación Robusta y Estabilidad Inigualable:
- Inmunidad a Fluctuaciones de Voltaje: A diferencia de los rectificadores convencionales, la etapa de entrada del variador regenerativo INOMAXTECH regula a un voltaje de salida más alto. Esto asegura que el convertidor no se vea afectado por las fluctuaciones en el voltaje de la red, garantizando una operación estable y continua de su bomba BCP/PCP, incluso en condiciones de red desafiantes.
- Reducción del Ruido Magnético: La optimización en el consumo de energía y la calidad de la onda de corriente resultan en un ruido magnético significativamente reducido en los transformadores, lo que contribuye a la longevidad y eficiencia de estos componentes críticos.
- Los gabinetes ensamblados con variadores de velocidad regenerativos AFE InomaxTECH ACS880 para sistemas BCP/PCP cuentan con las mismas características de construcción mecánica, controlador ATX Master, filtro de armónicos, y protecciones que se encuentran integradas para los modelos Antivandálicos.
