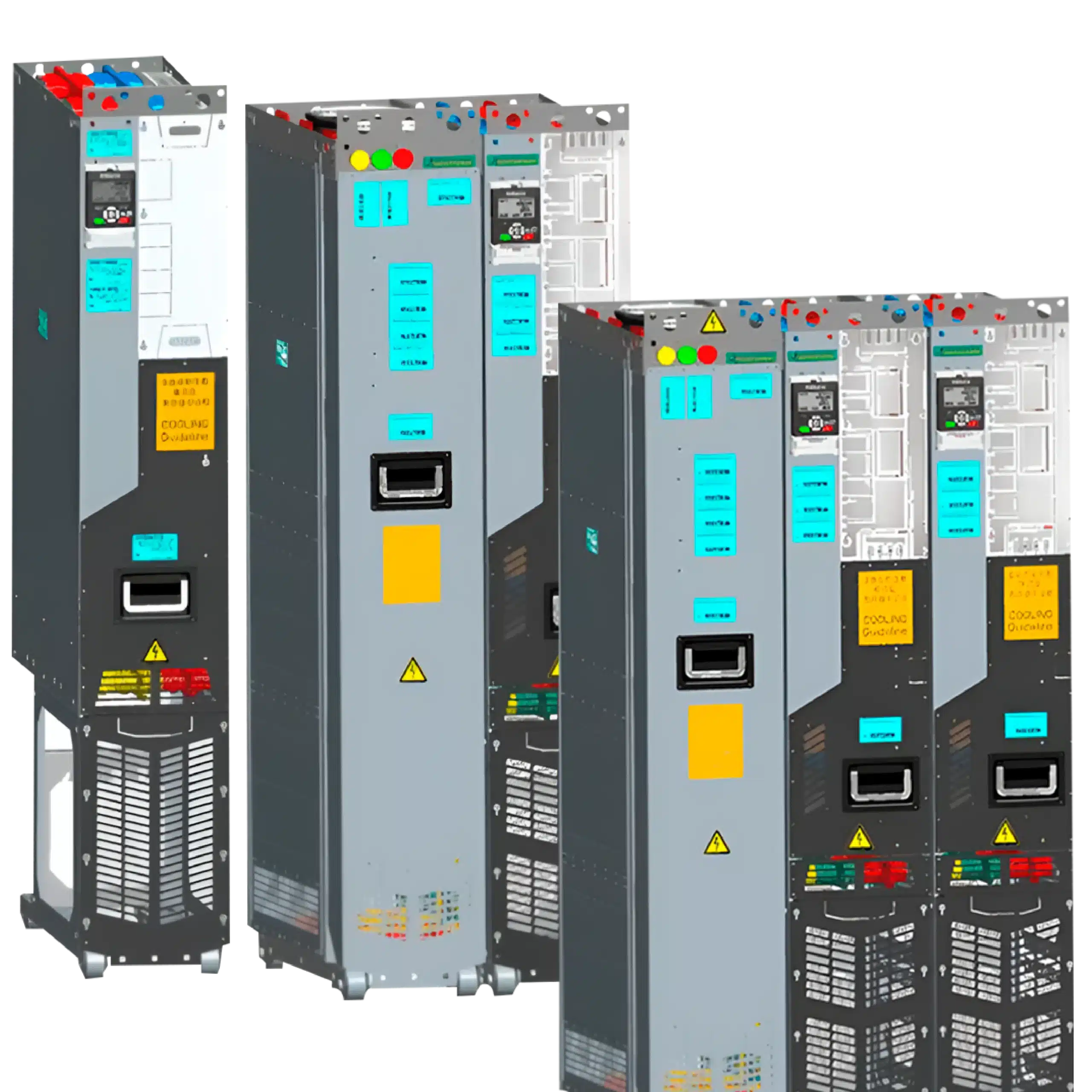

Variadores de velocidad modulares AFE Regenerativos
Los variadores con frente activo de InomaxTech ACS880 reducirán los costes de sus procesos y mejorarán su fiabilidad. Los Variadores Inomaxtech regenerativos se basan en los variadores de velocidad estándar ACS880, por lo que brindan las mismas ventajas en cuanto a su fiabilidad, manejo sencillo y funciones avanzadas, así como una amplia gama de opciones. La instalación es sencilla: función lista para su uso al conectar a la red.
Funcionamiento rentable y sin problemas gracias a la tecnología de frente activo
Características del variador Regenerativo INOMAXtech ACS880
Funcionamiento sin problemas
La innovación de Inomaxtech, ha llevado a los variadores con tecnología de frente activo de ACS880 que generan distorsiones armónicas muy bajas cumpliendo los estándares de la IEEE519, de forma que se reducen las pérdidas de potencia en la alimentación.
Los variadores con tecnología de frente activo regenerativos Inomaxtech ACS880 no se ven afectados por las reducciones de tensión o los armónicos de otros equipos, que pueden causar desconexiones o averías.
Aplicaciones
- Transmisión industrial, Grúas & Cranes, Bombas BCP Oil&Gas, Bombas electrosumergibles ESP, bombeo mecánico.
- Bombas de proceso superficie, Maquinas de precisión, Equipos de impresión & embalaje.
- Controles multivelocidad con retroalimentación, Control de motores de imán permanentes.
- Centrifugas de alta velocidad, Bancos de pruebas de dinamometros, Dispositivos de generación energía.
Variadores ACS880 de bajos niveles de armónicos
El aumento de consumo de dispositivos de potencia electrónicos aptos para la red aumenta sin cesar. Los variadores ACS880 de Inomax Technology de tecnología de frente activo son la respuesta a este reto: aumentan la fiabilidad y reducen los costes de inversión en aplicación como bombas de extracción de petróleo, grúas, ventiladores de la industria minera, naval, Siderúrgico y de procesamiento.
Variadores regenerativos que ahorran energía
Los variadores regenerativos de Inomax ACS880, hacen posible un ahorro energético notable en aplicaciones con frenadas frecuentes, como grúas, centrifugadoras, bancos de pruebas, bobinadoras y telesillas.
Proporcionan un control rápido y homogéneo y permiten un flujo de potencia constante desde y hacia la alimentación eléctrica. Las unidades regenerativas también están disponibles como unidades de alimentador de bus de CC.
Cumpliendo la IEEE519
Los variadores de bajos armónicos de Inomax Technology, ACS880 producen menos del 5 % de distorsión armónica total respecto al 30-50 % de los variadores convencionales, de manera que cumplen la norma IEEE-519.
Las menores pérdidas de potencia eliminan la necesidad de largos cables y transformadores. Las menores distorsiones generan además menos fallos de funcionamiento de otros equipamientos electrónicos.
Frenado regenerativo
Las unidades regenerativas de Inomax ACS880 ofrecen la posibilidad de Fredevolver la energía generada por la frenada a la red principal en lugar de dejar que se disipe a través de las resistencias de freno.
Así, se ahorra en costes de energía y de inversión en resistencias de freno, un equipo con una vida útil limitada que requiere refrigeración o una instalación externa.
Son aptos para su funcionamiento con cuatro cuadrantes con un 100% de potencia en ambas direcciones garantizando una potencia de frenado total y continua.
Aplicaciones típicas
- Transmisión industrial, Grúas & Cranes, Bombas BCP Oil&Gas, Bombas electrosumergibles ESP, bombeo mecánico
- Bombas de proceso superficie, Maquinas de precisión, Equipos de impresión & embalaje
- Controles multivelocidad con retroalimentación, Control de motores de imán permanentes
- Centrifugas de alta velocidad, Bancos de pruebas de dinamometros, Dispositivos de generación energía
- Operaciones en barcos y equipos marinos, Industría alimenticia y textil, Extrusoras, Inyectoras
Serie ACS880, Regenerativo AFE / Multimodulo / Variadores de velocidad / Servo convertidores para las aplicaciones más pesadas y de alta exigencia
Rango de potencia y tipo de motor
- Monofásico: 220/240 Vac, 50/60Hz, 0,75-2,2Kw
- Monofásico: 220/240 Vac, 50/60Hz, 0,75-250Kw
- Trifásico: 220-240Vac / 380-480Vac Vac, 50/60Hz, 0,75-1100Kw
- Motor de inducción, Motor asincrono, Motor PMSM, servomotor
- Motor de levitación magnética
Conexiones de control
- 8 Entradas digitales DI estándar
- 2 Entradas y salidas analógicas (Admiten 0-10 Vdc y 4-20 mA
- 2 Salidas a relé estándar
- 5 Puertos RJ45 para la conexión remota del panel, 2 Para la comunicación
Configuración
- Choper de frenado integrado (Menor a 30Kw/72A)
- Protocolo Modbuss RTU (RS485), Profinet, EtherCat integrado
- Filtro C3 y STO integrados, función DI virtual
- Reactor CC incorporado para todos los modelos de potencia
- Filtro de modo común integrado para todas las potencias
- Sensor de temperatura incorporado compatible PT100, PT1000, PTC
- Teclado LED estándar, extraible en todas las potencias
- Diferencial incorporado, incermental, resolver/codificador
- Teclado LED estándar, extraible en todas las potencias
Funciones principales
- Cumple bajo niveles de armonicos THDI <5% – IEEE519
- Regeneración de energía y retroalimentación a la red eléctrica
- Disponible para aplicaciones complejas de alta precisión
- Tecnología DTC (Control directo de toque), similar al ABB ACS880
- Soporta control de velocidad, control de par y tensión y control de precisión
- Funciones de control de posición de reposo, recuento, PID, multivelocidad, bloqueo de tiempo y servo
- Funciones de ahorro de energía
- Tecnología lider de control magnetico débil, Autoaprendizaje del motor (estático y dinámico)
- Funiones de PLC de lógicas programable
Comunicacones flexibles
- Modbuss RTU/RS485 y Canopen, Profinet y EtherCar integrado
- Ethernet / Modbuss TCP / Profibus DP opcionales
- Servidor web integrado para una configuración y supervisión flexible
Opcionales
- Soprote para montaje de panel a puerta de tablero
- Tarjeta de encoder, Sin&Cos y abosoluto,
- Software especializados para aplicación particulares
- Reactor, Filtro EMC, Filtro DV/DT, Filtros senoidales
Control de motores de inducción, asincronicos, servo y pm lider en su clase
Los variadores regenertivos ofrecen la máxima flexibilidad de control para satisfaces los requisitos de los fabricantes de maquinaria y las aplicaciones industriales de alta especificación, Puede sustituir las siguientes series:
ABB: ACS880-34; Yaskawa: U1000; Siemens: S120, S150; Triol ; Schneider: ATV91; AB, Power Flex
